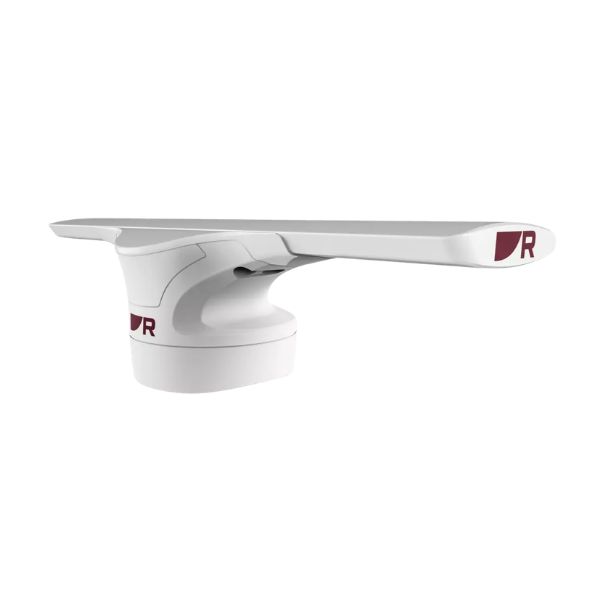

Raymarine Cyclone 55 Watts 4ft Open Array Radar with 15m Cables
Το Cyclone 55W Open Array Radar της Raymarine στην έκδοση 4ft αποτελεί μία προηγμένη λύση radar στερεάς κατάστασης (solid-state), σχεδιασμένη για αξιόπιστη λειτουργία σε επαγγελματικά και απαιτητικά θαλάσσια περιβάλλοντα. Με ισχύ εκπομπής 55W και τεχνολογία CHIRP Pulse Compression, προσφέρει απόδοση ισοδύναμη με magnetron radar 6kW, εξασφαλίζοντας υψηλή ανάλυση στόχων και ακρίβεια σε μεγάλες αποστάσεις.
Η κεραία 4ft (1336 mm) βελτιώνει σημαντικά τη γωνιακή ανάλυση σε σχέση με μικρότερες διατάξεις, παρέχοντας οριζόντια δέσμη 1.99°, γεγονός που επιτρέπει καλύτερο διαχωρισμό στόχων και ακριβέστερη απεικόνιση σε περιοχές με αυξημένη κυκλοφορία ή σύνθετο θαλάσσιο περιβάλλον. Η μέγιστη εμβέλεια φτάνει έως τα 72 ναυτικά μίλια, καθιστώντας το κατάλληλο τόσο για παράκτια όσο και για offshore πλοήγηση.
Η ενσωμάτωση τεχνολογιών beam sharpening και CHIRP compression επιτρέπει καθαρή εικόνα ακόμη και σε cluttered συνθήκες, ενώ λειτουργίες όπως Doppler target tracking παρέχουν άμεση αναγνώριση κινούμενων στόχων. Παράλληλα, το RangeFusion™ επιτρέπει την ταυτόχρονη απεικόνιση κοντινών και μακρινών στόχων χωρίς απώλεια πληροφορίας, ενώ το Bird Mode ενισχύει την ικανότητα εντοπισμού πτηνών και κατ’ επέκταση περιοχών αλιευτικού ενδιαφέροντος.
Η δυνατότητα επιλογής ταχύτητας περιστροφής έως 60 rpm εξασφαλίζει υψηλό refresh rate εικόνας, κρίσιμο για σκάφη που κινούνται με ταχύτητα ή σε δυναμικές συνθήκες. Το σύστημα υποστηρίζει tracking έως 100 ARPA στόχων, ενισχύοντας την ασφάλεια πλοήγησης.
Σε επίπεδο μηχανολογικής σχεδίασης, το radar διαθέτει χαμηλό προφίλ (335 mm ύψος), επιτρέποντας ευέλικτη εγκατάσταση χωρίς να επηρεάζεται η αρχιτεκτονική του σκάφους. Η σχεδίαση του pedestal ενσωματώνει σύστημα απόκρυψης καλωδιώσεων, εξασφαλίζοντας καθαρή και επαγγελματική εγκατάσταση σύμφωνα με ναυτιλιακά standards. Η παροχή καλωδίων 15 μέτρων καλύπτει τις ανάγκες των περισσότερων εγκαταστάσεων, μειώνοντας την ανάγκη για πρόσθετες επεκτάσεις.
Το Cyclone είναι σχεδιασμένο για λειτουργία σε σκληρές θαλάσσιες συνθήκες, με πιστοποίηση κατά IEC 62388 για radar εμπορικής κατηγορίας, αντοχή σε ανέμους έως 100 knots και βαθμό στεγανότητας IPX6. Το εύρος θερμοκρασίας λειτουργίας από -25°C έως +55°C διασφαλίζει αξιοπιστία σε κάθε περιβάλλον.
Η πλήρης συμβατότητα με τα MFD της Raymarine όπως Axiom, Axiom+, Axiom Pro και Axiom 2 Pro επιτρέπει seamless ενσωμάτωση μέσω RayNet δικτύου, καλύπτοντας απαιτήσεις σύγχρονων navigation systems.
Τεχνικά Χαρακτηριστικά
- Τύπος: Open Array Radar 4ft (1336 mm)
- Ισχύς εκπομπής: 55 W (ισοδύναμο 6 kW magnetron)
- Μέγιστη εμβέλεια: έως 72 NM
- Τεχνολογία: CHIRP Pulse Compression & Beam Sharpening
- Οριζόντια δέσμη (4ft): 1.99°
- Κατακόρυφη δέσμη: 25°
- Ταχύτητα περιστροφής: 12 / 24 / 36 / 48 / 60 rpm
- Συχνότητα εκπομπής: 9370 / 9400 / 9430 MHz (επιλογή χρήστη)
- Κατανάλωση (typical): 70 W
- Κατανάλωση (max): 170 W
- Κατανάλωση standby: 30 W
- Τάση λειτουργίας: 12V ή 24V DC (10.2 – 31.2 V DC)
- Χρόνος εκκίνησης: 40 sec
- Standby σε transmit: < 5 sec
- ARPA tracking: έως 100 στόχοι
- Data σύνδεση: 1x RayNet
- Power σύνδεση: 1x Power connector
- Βαθμός στεγανότητας: IPX6
- Θερμοκρασία λειτουργίας: -25°C έως +55°C
- Μέγιστη ταχύτητα ανέμου: 100 knots
- Διαστάσεις pedestal: 388 x 360 x 335 mm
- Διαστάσεις κεραίας 4ft: 1336 mm
- Βάρος κεραίας (4ft): 9 kg
- Βάρος pedestal: 16 kg
